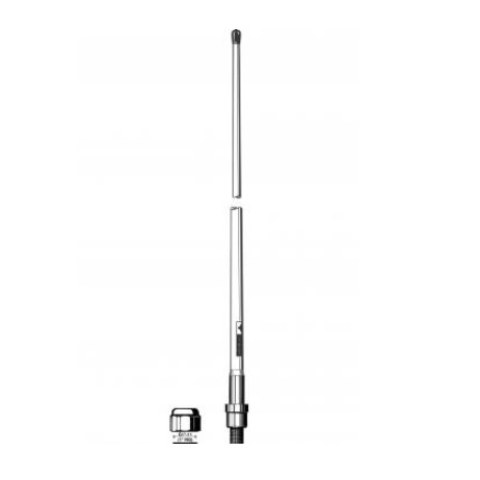

Κεραία βάσης πολυκατευθυντική Procom CXL 2-1/h-N VHF (155 -175MHz) Base omnidirectional antenna

Πληροφορίες

Περιγραφή

Αυτός ο σταθμός βάσης και η ναυτιλιακή κεραία VHF έχουν σχεδιαστεί για χρήση σε πλοία καθώς και σε ιστούς και χάρη στο σύστημα στήριξης με περιστρεφόμενο παξιμάδι 1", μπορεί να τοποθετηθεί στον ιστό, στον βοηθητικό ιστό καθώς και στην εγκάρσια δοκό. Μέσω της βάσης στήριξης με φλάντζα της Procom, μπορεί επίσης να τοποθετηθεί σε κατάστρωμα ή στέγη.
Λάβετε υπόψη ότι όσο πιο ψηλά είναι τοποθετημένη η κεραία, τόσο καλύτερη είναι η κάλυψη.
Αποφύγετε την τοποθέτηση της κεραίας παράλληλα και κοντά σε άλλα μεταλλικά μέρη, όπως ιστό, καλώδια στήριξης κ.λπ. Προτιμάται η ελεύθερη τοποθέτηση και όσο το δυνατόν ψηλότερα, διαφορετικά θα επηρεαστεί το VSWR και το διάγραμμα ακτινοβολίας.
Η κεραία έχει σχεδιασμό ½ λ και αυτό σημαίνει ότι δεν χρειάζεται ούτε πηνία φόρτωσης, επίπεδο γείωσης, ακτινικά καλώδια ούτε άλλες βοηθητικές διατάξεις.
Το CXL 2-1/... μπορεί, χωρίς προβλήματα, να λειτουργήσει με αμφίδρομους πομποδέκτες και στα ημι-αμφίδρομα κανάλια, λόγω του ότι είναι ευρυζωνικό (βλ. διάγραμμα VSWR). Με άλλα λόγια, το CXL 2-1/... έχει ένα ομοιόμορφο VSWR στις συχνότητες Rx, το οποίο είναι εξίσου σημαντικό όσο και για τις συχνότητες Tx.
Επιπλέον, η κεραία είναι μια γειωμένη κεραία ακτινοβολίας και επομένως παρουσιάζει βραχυκύκλωμα DC στο ομοαξονικό καλώδιο.
Ένας κωνικός σωλήνας από υαλοβάμβακα περικλείει πλήρως το προσεκτικά σχεδιασμένο στοιχείο ακτινοβολίας για να εξασφαλίσει μακροχρόνια αξιόπιστη λειτουργία σε όλα τα κλίματα.

Μοντέλο

CXL 2-1/...confirm freguency

Συχνότητα

CXL 2-1/s: 138 - 156 MHz
CXL 2-1/l: 146 - 165 MHz
CXL 2-1/h: 155 - 175 MHz

Τύπος κεραίας

Ομοαξονικό δίπολο, ευρείας ζώνης

Μέγιστη ισχύς εισόδου

150 W

Πόλωση

Κατακόρυφος

Τύπος μοτίβου

Πανκατευθυντικό

Πλάτος δέσμης 3 dB, Ηλεκτρονικό επίπεδο

Πλάτος δέσμης 3 dB, H-Plane

Πανκατευθυντικό

Αντίσταση

Κέρδος

0 dBd (2,2 dBi)

VSWR	CXL 2-1/s: <1,5:1 CXL 2-1/l: 146 - 163 MHz < 1,5:1 και 146 - 165 MHz < 1,75:1 CXL 2-1/h: 156 - 174 MHz < 1,5:1 και 155 - 175 MHz < 1,75:1

Εύρος ζώνης

18 - 21 MHz ανάλογα με το μοντέλο

Αντιστατική προστασία

Όλα τα μεταλλικά μέρη είναι γειωμένα σε DC (Ο σύνδεσμος εμφανίζει βραχυκύκλωμα DC)

Κωδικοί HCM

HCM000ND00, 040DE00

Ροπή σύνδεσης

0,7 - 1,1 Nm

Σύνδεση(εις)

UHF(f) (τυπικό)

Υλικά

Κάλυμμα: Ίνες γυαλιού με επικάλυψη πολυουρεθάνης Βάση στήριξης: Χρωμιωμένος ορείχαλκος

Χρώμα

Λευκό (RAL 9003)

Περιοχή ανέμου

0,018 τ.μ. / 0,19 τ.μ.

Φορτίο ανέμου

25 Β (160 χλμ./ώρα)

Διάμετρος στο πάνω άκρο

8 χιλιοστά / 0,31 ίντσες.

Διάμετρος στο κάτω άκρο

16 χιλ. / 0,63 ίντσες.

Υψος	Περίπου 1210 mm / 47,64 ίντσες.

Βάρος

Περίπου 0,3 kg / 0,66 lb.

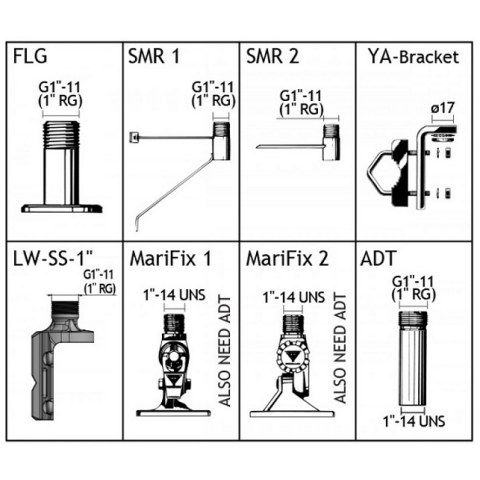

Βάση	Σε σωλήνα νερού με σπείρωμα 1" RG (G1" - 11) ή σε προαιρετικές βάσεις στήριξης (βλ. αξεσουάρ)

Μηχανικός

Εύρος θερμοκρασίας λειτουργίας

-30 °C έως +70 °C

Ταχύτητα ανέμου επιβίωσης

200 χλμ/ώρα

Προστασία από εισροές

Περιβαλλοντικό

Πληροφορίες

Κωδικός Προϊόντος	ANT-PROCOM CXL 2-1/h-N VHF (155 -175MHz)
Κωδικός SKU	cod0036462
Κωδικός MPN	110000123
Κατασκευαστής	PROCOM ›

1-3 ημέρες

Τιμή: 169,90€
137,02€ + ΦΠΑ 24%
